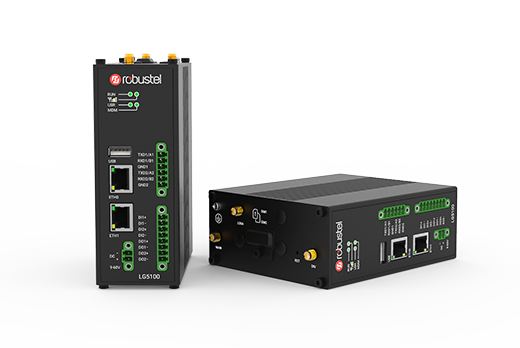

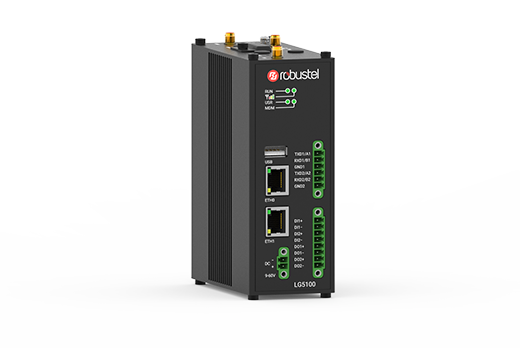

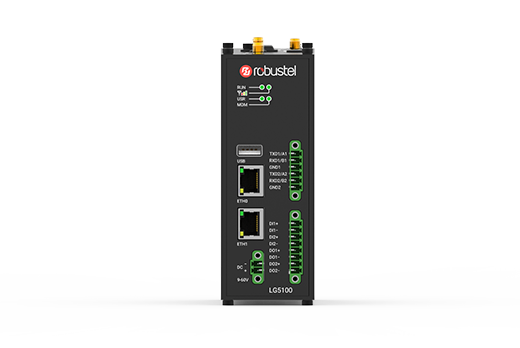

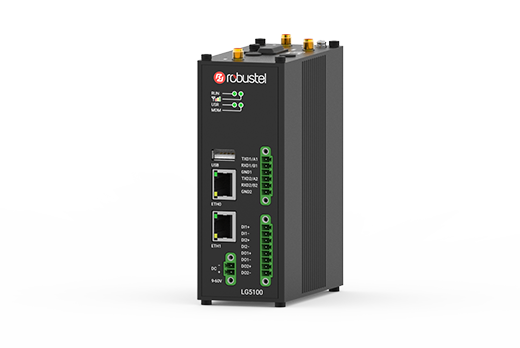

LG5100 | 高性能工业LoRaWAN网关

采用Cortex-A7 CPU与Semtech SX1302芯片

内置网络服务器,支持接入标准LoRaWAN协议终端

支持全球LoRa频段

支持PoE供电

行瑞LoRaWAN网关LG5100,是一款兼容LoRaWAN的网关,通过LoRa技术连接LoRa终端,WAN或Cellular链路方式连接云平台,LG5100支持LoRa终端和云平台数据之间的转发,并提供一种低功耗、长距离、多节点终端网络数据收集的解决方案。

  • 产品功能

  • 产品规格

  • 产品选型

  • 文档下载

  • 应用方案

产品功能

  • xinpian.svg

    SX1302芯片

    搭载Semtech SX1302 LoRa芯片,性能更佳,支持LoRaWAN Class A/B/C, 支持8通道。

  • RobustOSPro-417.svg

    RobustOS Pro

    基于Debian 11标准系统,RobustOS Pro支持 Docker,支持Python、JAVA、C、C++等编程语言,便于用户自主开发及部署其应用程序。

  • wangluofuwuqi.svg

    内置网络服务器

    支持内置网络服务器,省去运营云端服务器的成本。

  • PoEPDgongdian-530.svg

    PoE PD

    支持POE-PD功能,降低客户布线成本。

  • gongyesheji-994.svg

    高工业设计标准

    高工业设计标准,支持-40~70度的超宽工作温度,9~60V的电源输入,强EMI设计,无惧恶劣环境。

  • c2_icon4-696.svg

    云端管理平台

    支持接入RCMS设备管理云平台,可以实时监控设备网络状态,统计设备流量。

产品规格

  • 硬件系统

    • CPU

      ARM Cortex-A7,792MHz

    • RAM

      512MB DDR3

    • Flash

      8GB eMMC

  • 蜂窝网接口

    • 天线接口数量

      2

    • 接口类型

      SMA母头

    • SIM

      2 x Mini SIM(2FF)

    • 通信距离

      15 km

  • 以太网接口

    • 网口

      2 x 10/100 Mbps,WAN/LAN自主选择

    • PoE功能

      ETH0 支持802.3af PD功能

    • 磁隔离保护电压

      1 KV

  • 串行端口

    • 端口数量

      2 x RS232/RS485(软件可选)

    • 端口类型

      6位3.5 mm带锁接线端子;RS232:3-pin,RS485:3-pin

    • 静电保护

      8KV空气,4KV接触

    • 波特率

      300 bps~115200 bps

    • 信号定义

      RS232:TxD、RxD、GND          RS485:A(Data+)、B(Data-)、GND

  • DI/DO接口

    • 接口数量

      2 x DI + 2 x DO,湿接点

    • 接口类型

      8位3.5 mm带锁接线端子

    • 最大承受电压

      + 30V DC

    • 最大承受电流

      100mA

    • 信号定义

      DI1+、DI1-、DI2+、DI2-、DO1+、DO1-、DO2+、DO2-

  • LoRa接口

    • 天线接口数量

      1

    • 接口类型

      SMA母头,带50欧姆阻抗

    • 标准ISM频段

      863-870 MHz(欧洲)、915-927 MHz(澳洲)、902-928 MHz(北美洲)、920-928 MHz(日本)、470-510MHz(中国)

    • 最大发射功率

      +25 dBm

    • 最大接受灵敏度

      -142 dBm

    • 最大接收容量

      可同时支持8个channel,每个channel可同时接收数据

    • 通信距离

      15 km

  • 其他

    • 重置按钮

      1 x RST键

    • USB

      1xUSB2.0接口(主机模式),Type A,5V 500mA

    • LED指示灯

      1 x RUN + 1 x RSSI + 1 x MDM + 1 x USR

    • 内置

      看门狗

  • RobustOS Pro功能

    • 网络协议

      PPP、PPPoE、TCP、UDP、DHCP、ICMP、NAT、HTTP、DNS、 NTP、SMTP、Telnet、VLAN、HTTPs、DNS、ARP、SSH2、DDNS等

    • VPN隧道

      IPsec、OpenVPN、GRE

    • 防火墙

      DMZ、DoS防御、IP包/域名和MAC地址过滤、端口映射、访问控制

    • 远程管理

      Web、CLI、SMS

    • 串口协议

      透传、TCP客户端/服务器、UDP、Modbus RTU网关

    • 其它

      Smart Reboot、Data Guard等

  • SDK

    • 操作系统

      RobustOS Pro(基于Debian 11开发)

    • 支持的编程语言

      C、C++、Python、Java、Node.js等,用户可自主开发其应用程序

    • Debian生态的APP可用

      /

    • 适用于SDK的Flash容量

      6 GB

    • 适用于SDK的RAM容量

      256 MB

  • 供电及功耗

    • 电源接口

      2位3.5 mm带锁接线端子

    • 供电电压

      9~60 VDC

    • 功耗

      空闲状态:3W, 通信状态:12W(峰值)

  • 物理特性

    • 防护等级

      IP30

    • 外壳材质及整机重量

      金属,555g

    • 外形尺寸

      49 x 105 x 128 mm

    • 安装方式

      水平桌面放置、壁挂式安装或导轨式安装

    • 操作温度

      -40 ~ 70°C

    • 存储温度

      -40 ~ 85°C

    • 相对湿度

      5 ~ 95%RH

  • 产品认证 (*进行中)

    • 准入认证

      CE*、RCM*、CCC*

    • 环保指令

      RoHS2.0*
